Les pompes à vide sont des composants essentiels dans d’innombrables systèmes industriels, médicaux et de laboratoire, responsables de l’élimination des molécules de gaz d’un volume scellé pour créer un vide. En générant une pression négative, les pompes à vide permettent une grande variété de procédés, allant de la manutention et de l’emballage des matériaux au dégazage et au transport pneumatique.

Bien que toutes les pompes à vide remplissent la même fonction fondamentale — éliminer l’air ou le gaz pour créer de l’aspiration — leurs mécanismes internes et applications idéales varient considérablement selon le type de pompe.

Comment fonctionnent les pompes à vide

Au fond, les pompes à vide créent de la succion en réduisant la pression, mais toutes ne fonctionnent pas de la même façon. La plupart des technologies à vide se répartissent en deux catégories : à déplacement positif ou centrifuges. Les pompes à déplacement positif créent un vide en piégeant et en comprimant l’air, tandis que les pompes centrifuges reposent sur la vitesse de rotation pour déplacer l’air et générer une aspiration. L’aspiration continue maintient le niveau de vide désiré pour l’application du système.

La manière spécifique dont ce procédé se déroule dépend de la conception mécanique de la pompe et de l’utilisation de la lubrification, d’un fonctionnement sans contact ou d’autres moyens de déplacement de gaz.

Voici un aperçu plus détaillé des principales technologies de pompes à vide offertes par Becker, ainsi que de leur fonctionnement.

Pompes à vide à palettes rotatives sans huile

Les pompes à vide à palettes rotatives sans huile utilisent un rotor avec des palettes coulissantes logées de façon excentrique dans une chambre cylindrique. Au fur et à mesure que le rotor tourne, les palettes glissent vers l’extérieur, emprisonnant et comprimant l’air avant de l’évacuer.

Comme aucune huile n’est utilisée pour l’étanchéité ou la lubrification, ces pompes sont reconnues pour leur robustesse, leur fiabilité et leur facilité d’entretien. Ils sont couramment utilisés pour des applications telles que le maintien sous vide, les systèmes de pick-and-place, le levage sous vide et l’évacuation, et sont largement utilisés dans le rouage CNC, l’impression, l’emballage secondaire, la robotique et certaines applications médicales.

Pompes à vide à palettes rotatives lubrifiées à l’huile

Les pompes à palettes rotatives lubrifiées à l’huile fonctionnent selon le même principe de base, mais elles utilisent de l’huile pour sceller les jeux internes, lubrifier les palettes et dissiper la chaleur. Le résultat est des niveaux de vide plus élevés et un fonctionnement plus fluide et plus silencieux. Ces pompes sont souvent utilisées dans des applications nécessitant un vide plus profond et des performances constantes à long terme, telles que l’évacuation et le dégazage, ce qui en fait un bon choix pour les systèmes de laboratoire, les plastiques, le RTM, ainsi que les emballages primaires et alimentaires.

Pompes à vide à griffes

Les pompes à vide à griffes possèdent deux rotors en forme de griffe qui tournent dans des directions opposées sans contact. Leur mouvement synchronisé piège et comprime l’air, le déchargeant à la prise.

Cette conception sèche et sans contact assure une grande efficacité, un faible entretien et aucune contamination par les lubrifiants, ce qui les rend idéaux pour des applications comme le transport pneumatique, l’extraction et les systèmes à vide médical.

Pompes à vide à vis sèche

Dans une pompe à vide à vis sèche, deux rotors en forme de vis tournent dans des directions opposées, piégeant le gaz et le comprimant vers l’échappement. Ces pompes gèrent efficacement des volumes de gaz plus importants, même dans des conditions difficiles.

Ils conviennent bien aux systèmes de traitement chimique, de séchage et de récupération de solvants où la manipulation des vapeurs et le contrôle de la contamination sont essentiels.

Pompes à vide Roots Booster

Les pompes d’appoint Roots, aussi connues sous le nom de type de souffleuse à raices, utilisent deux rotors lobulés en rotation opposée pour déplacer de grands volumes de gaz à basses pressions, mais elles ne fonctionnent pas seules.

Contrairement aux vrais souffleurs à racines, les pompes d’amplification doivent être jumelées à une pompe de soutien et fonctionner dans des conditions de vide plus profondes. Lorsqu’elles sont utilisées dans cette configuration, elles augmentent considérablement la vitesse de pompage et la performance du système à des niveaux de pression plus bas. Ils sont fréquemment utilisés dans des procédés industriels nécessitant une évacuation rapide, comme les emballages primaires.

Pompes à vide radiales

Les pompes à vide radiale utilisent des hélices qui accélèrent l’air vers l’extérieur dans un canal radial, où il est comprimé avant la décharge.

Cette conception offre un flux d’air fluide et sans pulsation à faibles niveaux de vide, rendant les pompes radiales idéales pour le traitement ou le transport d’air.

Souffleurs régénératifs

Les souffleurs régénératifs, ou souffleurs à canal latéral, utilisent une hélice avec des ailettes ou des pales pour aspirer l’air et l’accélérer le long du boîtier. Au fur et à mesure que l’air circule dans le souffleur, il est cyclé à plusieurs reprises sur les pales de l’hélice, accumulant graduellement de la pression avant d’être déchargé.

Les souffleurs régénératifs sont disponibles en configurations à un ou à deux étages. Les modèles à un étage font passer l’air à travers le ventilateur une fois, en utilisant les deux côtés de l’hélice, ce qui entraîne un débit d’air plus élevé mais un vide atteignable moindre. Les souffleurs à double étage font tourner l’air autour de l’hélice deux fois, augmentant la capacité de vide tout en réduisant le débit global.

Les modèles à un ou deux étages conviennent parfaitement aux applications telles que le transport pneumatique, la recirculation du gaz et les opérations pick-and-place. Ils sont aussi couramment utilisés pour la fixation sous vide dans des applications à haut débit et certains procédés d’emballage secondaire, les versions à pression servant souvent à des applications environnementales.

Applications courantes des pompes à vide

Parce qu’elles peuvent générer une aspiration ou un débit d’air contrôlé, les pompes à vide sont essentielles à de nombreuses applications industrielles et médicales :

• Dégazage : Élimination des bulles d’air ou de gaz provenant des liquides, des revêtements ou des résines afin d’améliorer la consistance du matériau et la qualité du produit.
• Extraction : Extraction d’air ou de vapeurs provenant de contenants ou systèmes scellés, couramment utilisés en laboratoire et dans des procédés chimiques.

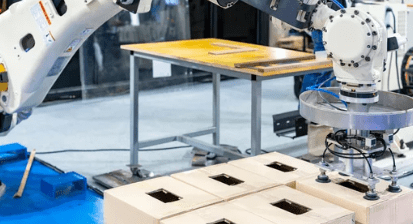

• Pick and Place : Créer une aspiration pour soulever et déplacer des pièces, des emballages ou des produits en automatisation et en robotique.
• Fixation sous vide : Maintenir fermement les matériaux en place lors de l’usinage, du travail du bois ou de l’impression.
• Recirculation du gaz : Maintien du contrôle continu du débit et de la pression dans les systèmes où les gaz doivent être réutilisés ou purifiés.
• Transport pneumatique : Transport de poudres, de granules ou de petits composants à travers des conduites utilisant le mouvement de l’air.

Dans tous les secteurs — de la transformation alimentaire au plastique, de l’électronique à la menuiserie, et plus encore — les pompes à vide permettent une plus grande efficacité, précision et fiabilité.

Becker : Vos experts en pompes à vide

À Becker Pumps, nous avons passé des décennies à faire progresser la technologie du vide pour répondre aux exigences de l’industrie moderne. Notre gamme complète de pompes à vide couvre toutes les exigences de performance, allant du fonctionnement sans huile ni contamination aux systèmes à vide profond à haute efficacité. Que vous ayez besoin d’une pompe fiable pour une seule machine ou d’un système de vide centralisé complet, les ingénieurs de Becker sont prêts à vous aider à trouver le système parfait pour votre application.
